Transformer Parts Name and Working - ট্রান্সফর্মার কি কি Parts দিয়ে গঠিত,এইগুলি কিভাবে কাজ করে

আজকের পোস্টে, আমরা জানব যে ট্রান্সফর্মার কি কি Parts দিয়ে গঠিত  এবং আমরা এইগুলি কিভাবে  কাজ করে সেগুলি জানবো  (Transformer Parts Name and Working)

Transformer Parts Name

ট্রান্সফরমারের গুরুত্বপূর্ণ অংশগুলির নাম

1. Transformer Core

2. Transformer Winding

3. Transformer Tank

4. Transformer Oil

5. Terminal and Bushing

6. Conservator Tank

7. Buchholz Relay

8. Breather

9. Radiator and Cooling Tube

10. Explosion Valve

11. OTI and WTI

12. Tap Changer

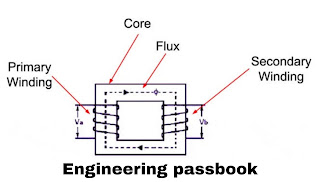

Transformer Core

ট্রান্সফর্মারের Parts লোহা বা সিলিকন ইস্পাত দিয়ে তৈরি।

Transformer Core - একটি ট্রান্সফর্মার কোর একটি স্ট্যাটিক ডিভাইস যা বৈদ্যুতিন চৌম্বকীয় আনয়নের মাধ্যমে এক উত্স থেকে অন্য উত্সে বিদ্যুৎ প্রেরণ করে। এগুলি উচ্চ চৌম্বকীয় ব্যাপ্তিযোগ্যতা সহ চৌম্বকীয় উপাদানের টুকরো যা ট্রান্সফর্মারগুলিতে চৌম্বকীয় ক্ষেত্রগুলিকে গাইড করতে ব্যবহৃত হয়। ট্রান্সফর্মার কোরগুলি বিভিন্ন উপকরণ দিয়ে তৈরি, এবং বিভিন্ন ধরণের রয়েছে।

যেমন - Steel Laminated Cores,Solid Cores,Toroidal Cores

Transformer Winding - ট্রান্সফর্মারগুলিতে দুটি windings থাকে, এটি প্রাথমিক windings এবং দ্বিতীয়টি windings, প্রাথমিক windings হ'ল সেই কুণ্ডলী কে কারেন্টের সোর্স বলা হয় ।

সেকেন্ডারি ওয়াইন্ডিং হ'ল কয়েল যা ট্রান্সফর্মড বা পরিবর্তিত ভোল্টেজকে লোডে শক্তি সরবরাহ করে। সাধারণত, এই দুটি কয়েলগুলি বেশিরভাগ কয়েলে বিভক্ত হয়, যাতে প্রবাহের সৃষ্টি হ্রাস পায়।

Transformer Tank - ট্রান্সফর্মার ট্যাঙ্কের অভ্যন্তরে ট্যাঙ্কগুলি ঘোরানো কোর স্থাপন করা হয়েছে। ট্রান্সফর্মার ট্যাঙ্কটি মোটামুটি পুরু ধাতব দ্বারা তৈরি। এর বেধ খুব বেশি।

এটি সম্পূর্ণরূপে সিল করা হয়, যার অর্থ windings কোনও ফাঁক থাকবে না । ট্রান্সফর্মার ট্যাঙ্ককে তেলের ট্যাঙ্কও বলা হয়।

Transformer Oil - ট্রান্সফর্মারের ট্যাঙ্কটি তেলতে ভরা হয়, ট্রান্সফর্মারে তেলের দুটি কার্য রয়েছে।

1. আমাদের ট্রান্সফর্মারগুলিকে শীতল রাখা।

2. ট্রান্সফর্মারের ভিতরে অন্তরণ পরিবাহিতা বজায় রাখা।

ট্রান্সফর্মারে ব্যবহৃত তেল কোনও সাধারণ তেল নয়, এটি খনিজ তেল।

Terminal and Bushing  - Bushing সাহায্যে, আমরা ট্রান্সফর্মারের ভিতরে সরবরাহ নিতে সক্ষম হয়েছি।এটি টার্মিনাল এবং Bushing কাজ করে। যখনই আমরা ট্রান্সফর্মারটির windings একটি তারের সংযোগ স্থাপন করতে চাই, তা দুর্ঘটনাক্রমে ট্রান্সফর্মারের শরীরে স্পর্শ করে না। এটি সুরক্ষার জন্য খুব গুরুত্বপূর্ণ।

বুশিংগুলি কম ভোল্টেজ এবং উচ্চ ভোল্টেজের জন্য পরিবর্তিত হয়।

Conservator Tank - এমনকি এর অভ্যন্তরে আমরা ট্রান্সফর্মার তেল ভরাট হয়ে থাকে , তবে কনসারভেটর ট্যাঙ্কে কখনও তেল ভরাব না। এর ভিতরে কিছু জায়গা ফাঁকা রয়েছে।

এটি একটি পাইপের মাধ্যমে ম্যান ট্যাঙ্কের সাথে সংযুক্ত, এটি ট্রান্সফর্মারটির একটি খুব গুরুত্বপূর্ণ অংশ।

Buchholz Relay - এটি খুব গুরুত্বপূর্ণ ধারণা। যা অনেক বৈদ্যুতিক সাক্ষাত্কারে জিজ্ঞাসা করা হয়।

ট্রান্সফর্মারে বুচহলজ রিলে একটি তেল পাত্র যা মূল ট্যাঙ্ক থেকে সংরক্ষণক ট্যাঙ্কে সংযোগকারী পাইপ আটকানো হয় । এটিতে মূলত দুটি উপাদান রয়েছে।একটি পারদ সুইচ ভাসা উপর স্থির করা হয়। পারদ সুইচের প্রান্তিককরণ তাই ভাসমানের অবস্থানের উপর নির্ভর করে। নীচের উপাদানটিতে একটি বাফল প্লেট এবং একটি পারদ সুইচ থাকে।

এই প্লেটটি বুচহলজ রিলে ঠিক একটি ইনসলেট (মূল ট্যাঙ্কের পাশের) সামনে একটি কব্জায় এমনভাবে লাগানো হয়েছে যে উচ্চ চাপে যখন তেলটি প্রবেশপথ থেকে রিলে প্রবেশ করে তখন বাফল প্লেটের প্রান্তিককরণটি সাথে এটি সংযুক্ত পারদ সুইচ, পরিবর্তন হবে।

এই প্রধান উপাদানগুলি ছাড়াও, বুখহলজ রিলে শীর্ষে গ্যাস রিলিজ পকেট রয়েছে। উভয় পারদ সুইচ থেকে বৈদ্যুতিক সীসা একটি টার্মিনাল ব্লকের মাধ্যমে আউট করে দেওয়া হয়।

Radiator and Cooling Tube

রেডিয়েটর এবং কুলিং টিউব

রেডিয়েটারটি ট্রান্সফর্মারের ম্যান ট্যাঙ্কের সাথে সংযুক্ত। এটি পুরু ইস্পাত দিয়ে তৈরি।

এই সাহায্যে, ট্রান্সফর্মারের গরম তেল শীতল হয়। রেডিয়েটারগুলিকে শীতল বলা হয় ।

Explosion Valve

এর কাজটি কখনও কখনও ট্রান্সফর্মারে বড় ত্রুটির কারণে ঘটে।

উদাহরণস্বরূপ, কখনও কখনও ট্রান্সফর্মারে শ্বাস প্রশ্বাসের (ব্রেথার) চাকের কারণে কাজ করে না এবং বুকোচ রিলেও কোনও কারণে কাজ করে না।

সেই সময়, ট্রান্সফর্মারের অভ্যন্তরে গরম তেল স্থানটি প্রসারিত করতে সক্ষম হবে না। ট্রান্সফর্মারের বিস্ফোরণ ভাল্ব সেই অবস্থায় খোলে। যা ট্রান্সফর্মারে আগুন লাগার সম্ভাবনা কমায়।

OTI and WTI Indicator

OTI Full Form- Oil Temperature Indicator

WTI Full Form - Winding Temperature Indicator

ওটিআইয়ের কাজ হ'ল ট্রান্সফর্মারের অভ্যন্তরে তেলের ভরাট তাপমাত্রা বলা। এবং ডাব্লুটিআইয়ের কাজ হ'ল ট্রান্সফর্মার Winding তাপমাত্রাটি জানানো।

এই দুটিয়ের মধ্যে একটি রিলে রয়েছে যা আমরা আমাদের অনুসারে সেট করতে পারি। তাপমাত্রা যদি সেট পয়েন্টের চেয়ে বেশি হয় তবে রিলে আমাদের একটি অ্যালার্ম সিগন্যাল প্রেরণ করে।

Tap changer

টেপ চেঞ্জারের কাজটি ভোল্টেজকে নিয়ন্ত্রণ করা, যার অর্থ টেপ চেঞ্জারের সাহায্যে আমরা আমাদের প্রয়োজনীয়তা অনুযায়ী ট্রান্সফর্মারের আউটপুট ভোল্টেজ হ্রাস করতে পারি।

On load tap changer - এর সাহায্যে, আমরা ট্রান্সফর্মারের সাথে সংযুক্ত লোডের অবস্থাতে ভোল্টেজ আরও বেশি হ্রাস করতে পারি।

Off load Tap changer - এখানে যদি আমাদের আরও ভোল্টেজ কমতে হয় তবে প্রথমে ট্রান্সফর্মারের সাথে যুক্ত লোডটি বন্ধ করতে হবে।

আপনার ট্রান্সফরমার পার্টস এর নাম এবং আজ কার্যকরী সম্পর্কিত অনেক প্রশ্নের উত্তর অবশ্যই পেয়েছেন। আপনার যদি এখনও ট্রান্সফর্মার যন্ত্রাংশের নাম বা বৈদ্যুতিক সম্পর্কিত কোনও প্রশ্ন থাকে তবে আপনাকে অবশ্যই মন্তব্য করে আমাদের জানান।

আমাদের সঙ্গে থাকার জন্য আপনাকে অসংখ্য ধন্যবাদ
