What is Earthing and Types of Earthing

আজ আমরা জানব যে আর্থিং কী এবং কী কারণে আর্থিং গুরুত্বপূর্ণ। এছাড়াও, আপনি কীভাবে কত পরিমাণ অর্থ খরচ করে তৈরি করবেন এবং কীভাবে এটি সম্পন্ন করবেন তাও আপনি জানতে পারবেন।

What is Earthing ( আর্টিং কী )

যখনই কোনও মেশিন বা সিস্টেমে বৈদ্যুতিক ত্রুটি দেখা দেয়। তারপরে আর্থিংয়ের সাহায্যে বৈদ্যুতিক শক্তি মাটির অভ্যন্তরে চলে যায়, এভাবে আর্থিংয়ের সাহায্যে আমরা বৈদ্যুতিক সরঞ্জাম সুরক্ষা পাই।

How Earthing works

( আর্থিং কীভাবে কাজ করে )

আমরা এটি বেশ সহজেই বুঝতে পারি।

যেমন - একটি মোটর আছে, এবং আমরা সেই মোটরটির আর্থ রাখিনি। এখন যদি কখনও মোটরটিতে বৈদ্যুতিক ত্রুটি থাকে। উদাহরণস্বরূপ , আমাদেরর সরবরাহের তারটি মোটরটির দেহের সাথে কাটা এবং সংযুক্ত করা হয়। এই মুহুর্তে, আমরা যদি মোটরটির দেহটিকে আর্থ  রাখি না , তবে ফল্টের সময় আমাদের মোটরের শরীরে প্রবাহিত হতে শুরু করবে এবং যদি কেউ ঘটনাক্রমে একই সময়ে এই মোটরটিকে স্পর্শ করে, তবে এটি খুব বড় বৈদ্যুতিক শক হতে পারে।

তবে আমাদের যদি মোটরটি আর্থিং দেওয়া হয় তবে মোটরের দেহের স্রোত আমাদের পৃথিবীর তার থেকে মাটিতে চালিত করবে ।

Why don't we feel the current when earthing?

বর্তমান প্রবাহের কিছু নিয়ম রয়েছে। এর মধ্যে একটি নিয়ম রয়েছে যে স্রোত প্রবাহিত হওয়ার জন্য সর্বদা নিম্ন প্রতিরোধের পথ বেছে নেয়। আমাদের দেহের প্রতিরোধের পরিমাণ 1000 ohm বা তারও বেশি তবে আমরা যে আয়রণটি করি তার প্রতিরোধের ক্ষমতাটি আমরা 1 ohm থেকে 5 ohm মধ্যে রাখি । এখন কখনও কখনও ত্রুটির একটি শর্ত থাকে, তবে আমাদের দেহ থেকে কারেন্টটি সরে যাবে না যার প্রতিরোধী 1000 ohm এবং 5 ohm আর্থিং থেকে, যাতে আমরা কারেন্টটি পাব না।

How do earthing ( কীভাবে আর্থিং করবেন )

আর্টিং করা বেশ সহজ। আর্টিংয়ের অর্থ আমাদের সেই সরঞ্জামের ধাতব বডিটি মাটির সাথে সংযুক্ত করতে হবে।

উদাহরণস্বরূপ - আমরা জানি যে আমাদের মোটরের বডি স্টিলের মতো লোহা দিয়ে তৈরি করা হয়। আর্থিং করতে আমরা মোটরের দেহটিকে মাটির সাথে সংযুক্ত করি। এখন আমরা যদি ত্রুটির সময় এই মোটরের বডিটির স্পর্শ করি, স্রোত আমাদের কাছ থেকে যায় না এবং earthing তারের সাথে মাটিতে চলে যাবে।

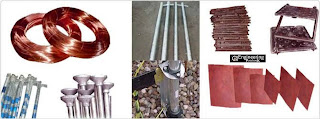

Types of Earthing ( আর্থিংয়ের ধরণ )

1. Strip and Wire earthing

2. Rod Earthing

3. Pipe Earthing

4. Plate Earthing

5. Coil Earthing

Strip and Wire earthing - আমরা যেখানে Strip and Wire earthing করি সেখানে একটি পাথরের জায়গা রয়েছে। এই আর্থিংটি ট্রান্সমিশন লাইনে খুববেশি ব্যবহৃত হয়।

Rod Earthing - আমরা যেখানে বালি থাকে সেখানে রডের আর্থিং ব্যবহার করি কারণ বালির  জমিতে প্রচুর আর্দ্রতা থাকে । এই কারণে, আমাদের একটি বেলে জায়গায় প্রচুর অর্থোপার্জন করতে হবে। এবং গভীরতার কারণে আমরা এই আর্থিংটিতে রাস্তাটি ব্যবহার করি, তাই এই আর্থিংটিকে Rod Earthing বলে।

Pipe Earthing - Pipe Earthing  সবচেয়ে বেশি ব্যবহৃত এই Pipe Earthing  আমরা পাইপ ব্যবহার ভিতরে, খুঁচিয়ে। এই আর্থিংটি 5 থেকে 10 ফুট পর্যন্ত করা হয় ।

Plate Earthing  - Plate Earthing  সেরা আর্থিং বলে। প্লেট আর্থিং শক্তি কেন্দ্র এবং সাবস্টেশনগুলিতে ব্যবহৃত হয় । এই আর্থিংটি এমন জায়গায় ব্যবহৃত হয় যেখানে প্রচুর পরিমাণে প্রবাহ থাকে।

Coil Earthing - কয়েল আর্থিং খুব কমই দেখা যায়। এই আর্থিংটি GI তারের তৈরি কয়েল ব্যবহার করে, এই আর্থিংটি বেশিরভাগ ক্ষেত্রে রেলপথ এবং বৈদ্যুতিক খুঁটিতে ব্যবহৃত হয়।

Earthing should be resistant

Earthing আমাদের পাশের সরঞ্জামগুলির সুরক্ষার জন্য ব্যবহৃত হয়, আর্থিংয়ের প্রতিরোধের যত কম হবে, ততই ভাল তাকে আর্থিং বলা হবে। সেরা আর্থিং 0 ohm থেকে  0 ohm থাকা সম্ভব নয়।

• এর Earthing প্রতিরোধ শক্তি প্ল্যান্ট করা হয়  0.5 ohm বা তার কম।

• এই Earthing প্রতিরোধ সাবস্টেশন 2 ওম নিচের রাখা হয়।

• L.T Pole (কম 1000 ভোল্টেজ মেরু)  প্রতিরোধের Earthing 5 ohms থেকে কম হয় তা নয়।

• বৈদ্যুতিক খুঁটি উপরে 1000 ভোল্ট আছে 10 ohm কম প্রতিরোধের Earthing।

• বাড়িতে Earthing প্রতিরোধ করা হয়  8 ohm কম বিবেচিত করা হয়।

How reduce Earthing resistance

কিভাবে আর্থিং প্রতিরোধের হ্রাস

আর্থিংয়ের প্রতিরোধ ক্ষমতা কমাতে আমরা কিছু পদ্ধতি অবলম্বন করি ।

1. Maintain Moisture of earth- - earth আর্দ্রতা বজায় রাখতে প্রতিরোধের জন্য , আমরা জল ব্যবহার করি এবং আমরা সময়ে সময়ে আর্থিং পয়েন্টেও জল যুক্ত করি ।

2. Increase Contact Area of Electrode- - আমরা আর্থিংয়ে ব্যবহৃত ইলেক্ট্রোড গুলির বেধ বাড়িয়ে আর্থিংয়ের প্রতিরোধ ক্ষমতা বজায় রাখি।

3. Use of Salt and Coal in Earthing - কোথায় ব্যবহারের আমরা খুঁচিয়ে জন্য মাটিতে বিদ্যুদ্বাহক রেখেছি স্থল এমনকি নির্বাণ দ্বারা একটি দীর্ঘ সময়ের জন্য বজায়  প্রতিরোধের লবণ ও কয়লা সেখানে যুক্ত করা হয় ।

4. Increase Depth of Electrode- - আমরা যদি আর্থিংয়ের সময় আরও বেশি গভীরতায় ইলেক্ট্রোড স্থাপন করি। এইভাবে Earthing প্রতিরোধ ক্ষমতাও হ্রাস পায়।

5. Use Extra Earthing - চারটি উপায়ে করার পরেও যদি আর্থিংয়ের প্রতিরোধ ক্ষমতা হ্রাস না হয় তবে আমরা মাটিতে দুটি বা ততোধিক ইলেক্ট্রোড রেখে আর্থিং করি ।
